Akku-Motor für Fass- und IBC-Pumpen
Mobile Leistung. Smart und wartungsfrei.

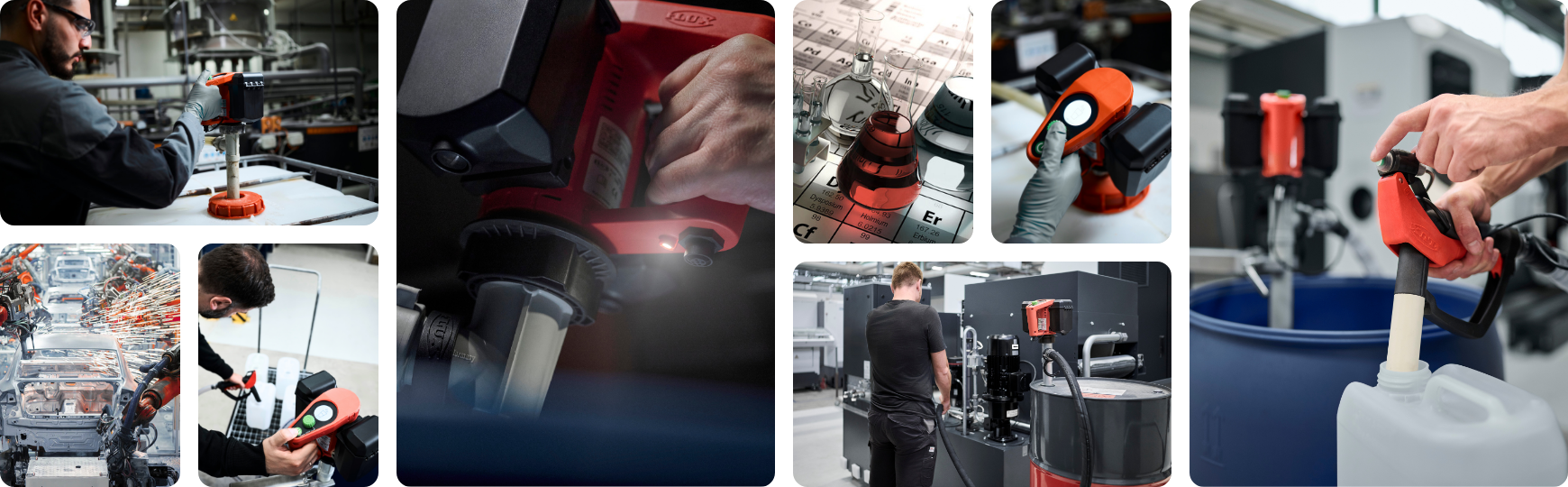

Einsatzbereiche
Der Akku-Motor FBM 4100 wird branchenübergreifend eingesetzt –
überall dort, wo Flexibilität, Prozesssicherheit und kabellose Leistung gefragt sind.

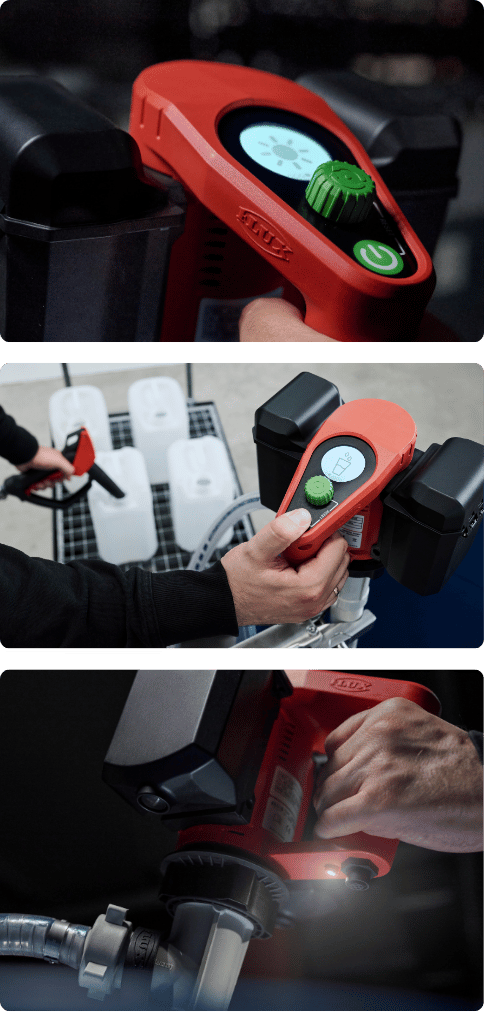

Smart
Von Display bis Schnittstelle für Peripherie – Smart-Technologie und alle relevanten
Ausstattungsmerkmale des FBM 4100 kompakt erklärt.

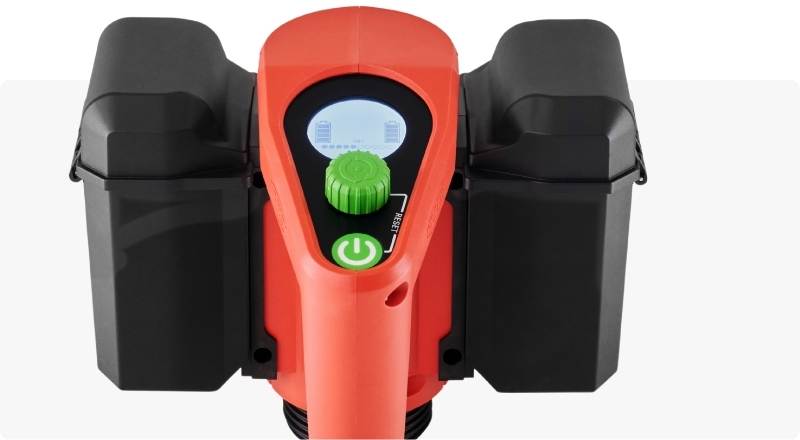

Intelligente Kontrolle mit LCD
Alle Infos auf einen Blick: Der Akku-Motor zeigt Drehzahl, Akkustand und Abfüllprofile direkt im übersichtlichen Display – für maximale Kontrolle und Präzision beim Fördern.
Chargenabfüllung. Wiederholgenaues Abfüllen auf Knopfdruck.
Der FBM 4100 ermöglicht das einfache Einlernen von Abfüllmengen. Bis zu 6 Abfüllprofile können gespeichert und für wiederkehrende Aufgaben hinterlegt werden. Diese Profile lassen sich anschließend auf Knopfdruck beliebig oft wiederholen, ganz ohne Durchflussmesser.

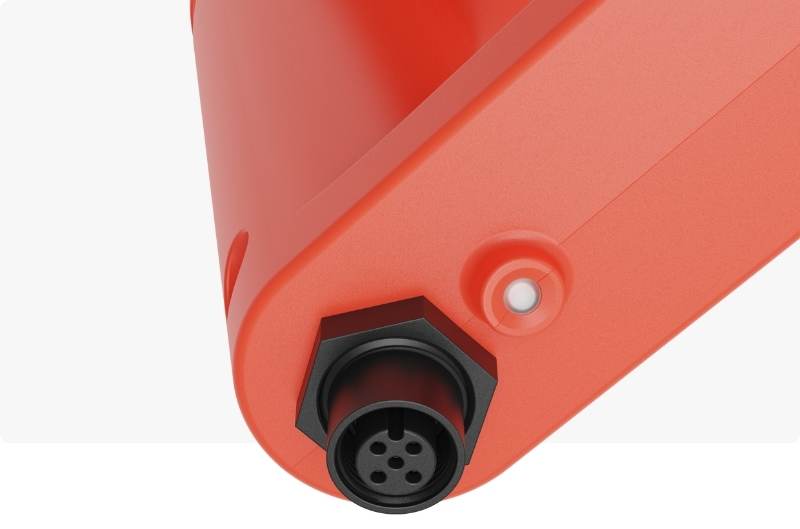

Peripherie einbinden. Abfüllprozesse präzise steuern.
FBM 4100 Pro erweitert das Core-Modell um eine 5-polige Schnittstelle mit Stromversorgung. Dadurch lassen sich externe Geräte wie Schwimmerschalter, Start/Stopp-Taster und Durchflussmesser direkt anbinden.
Auch die digitale Auswertung via FLUXTRONIC® wird unterstützt – für höchste Präzision bei wiederholgenauen Abfüllprozessen.

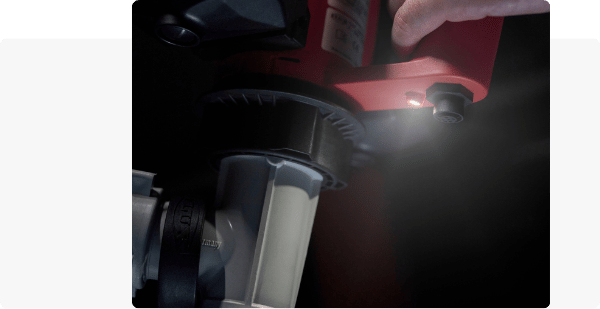

LED-Beleuchtung
Besser sehen, präziser abfüllen: Die integrierte LED-Leuchte sorgt für klare Sicht auf das Medium – auch bei schlechten Lichtverhältnissen. Ideal für dunkle Räume oder Gebinde.

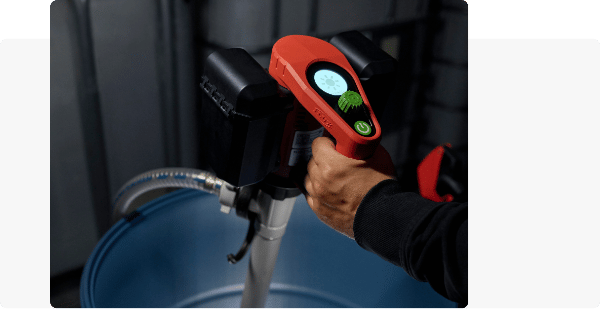

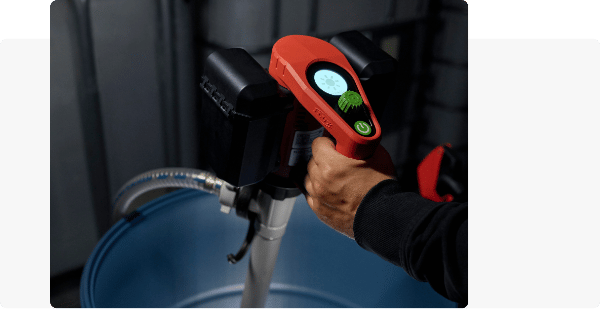

Trockenlaufschutz
Bei aktiviertem Trockenlaufschutz erkennt der FBM 4100 automatisch, wenn kein Medium mehr gefördert wird, und stoppt den Motor sofort. So werden Pumpe und Dichtungssystem zuverlässig vor Leerlaufbetrieb geschützt und die Lebensdauer deutlich verlängert.

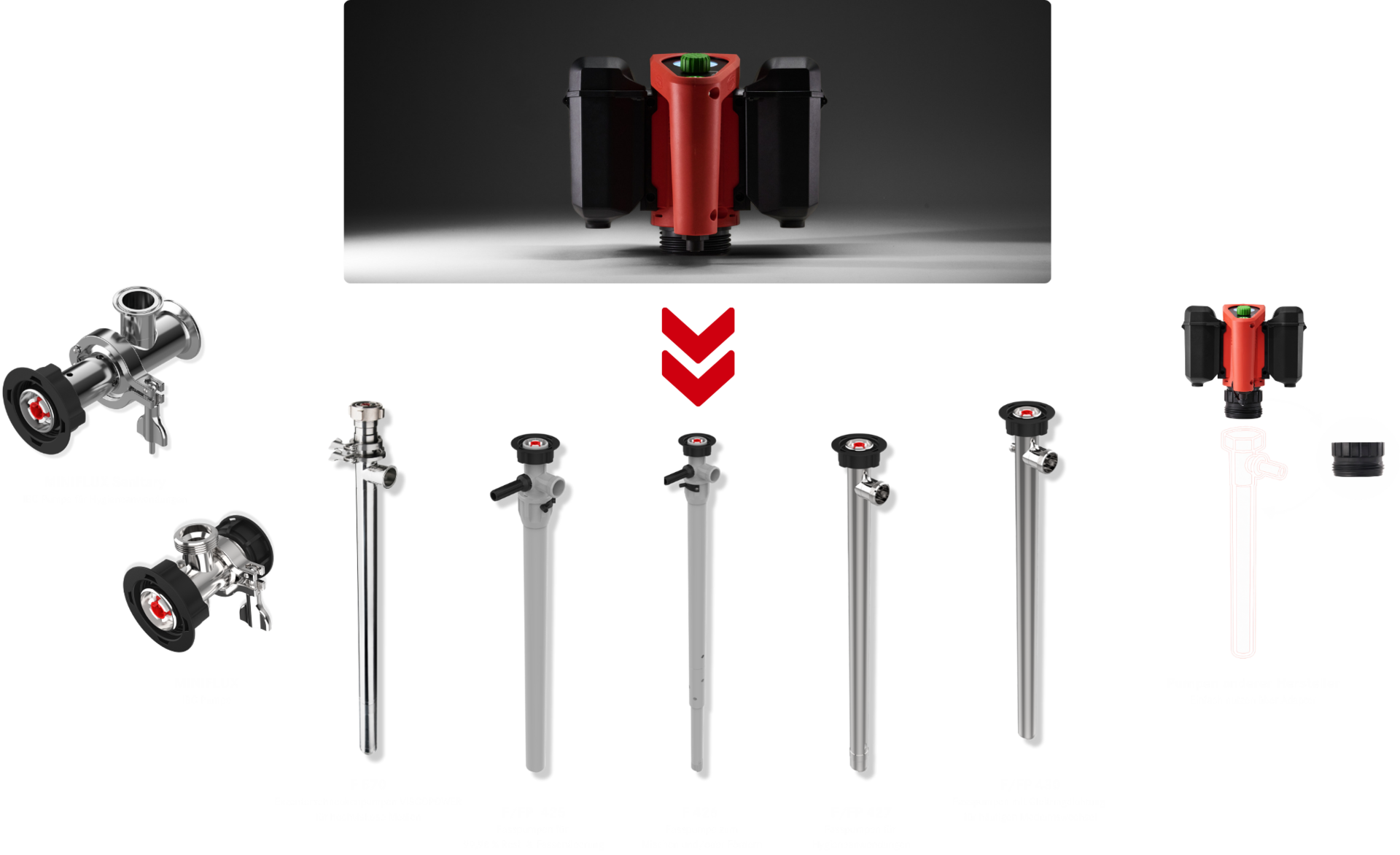

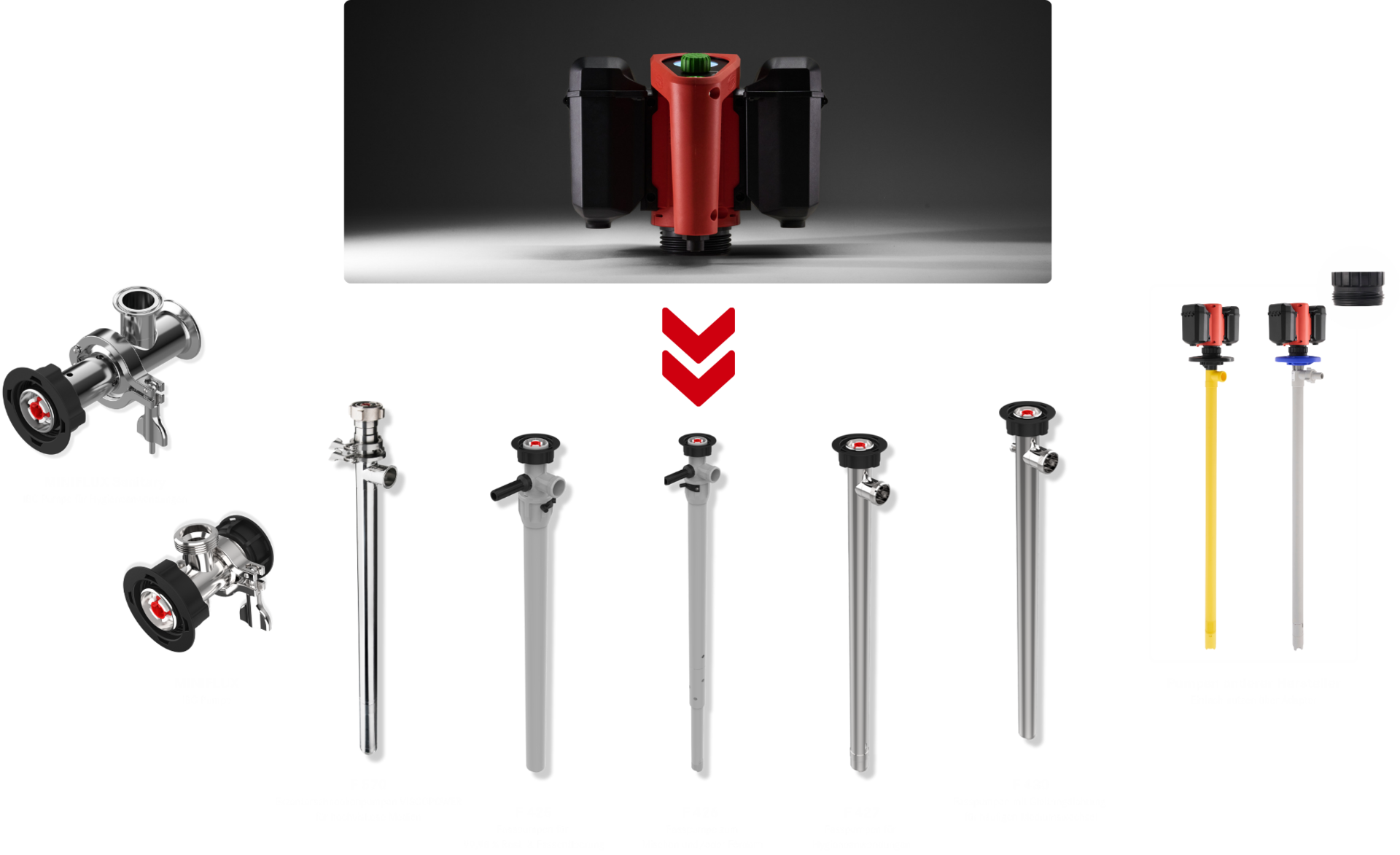

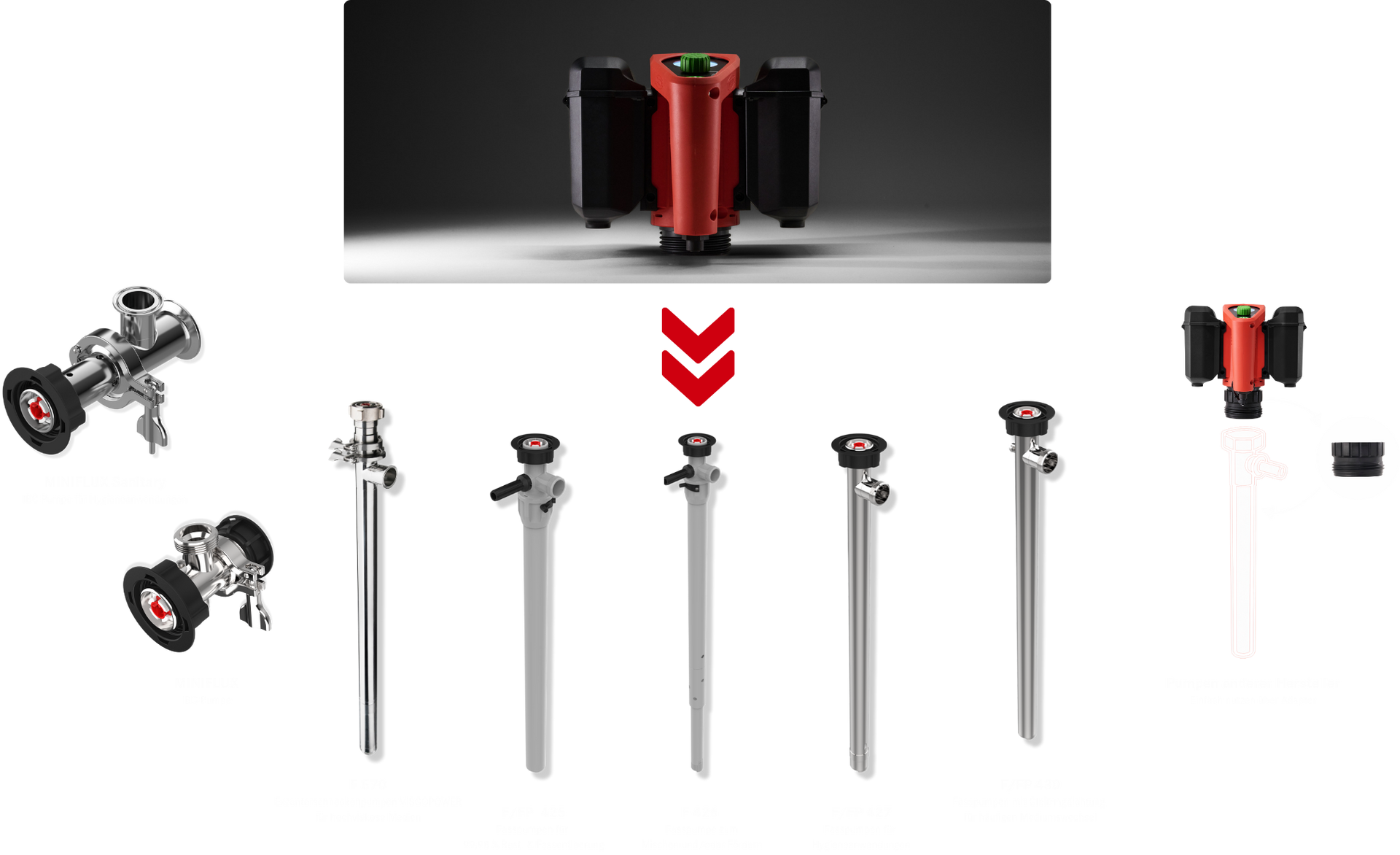

Ein Akku-Motor für alle.
Auch für Fremdpumpen.
Der FBM 4100 ist mit allen FLUX Pumpen der 400er Serie und der VISCOPOWER F 570 kompatibel. Er macht auch Pumpen anderer Hersteller leistungsstark und mobil – dank Akku-Technologie und smarten Funktionen. Ideal für alle, die Leistung, Mobilität und Zukunftssicherheit suchen.

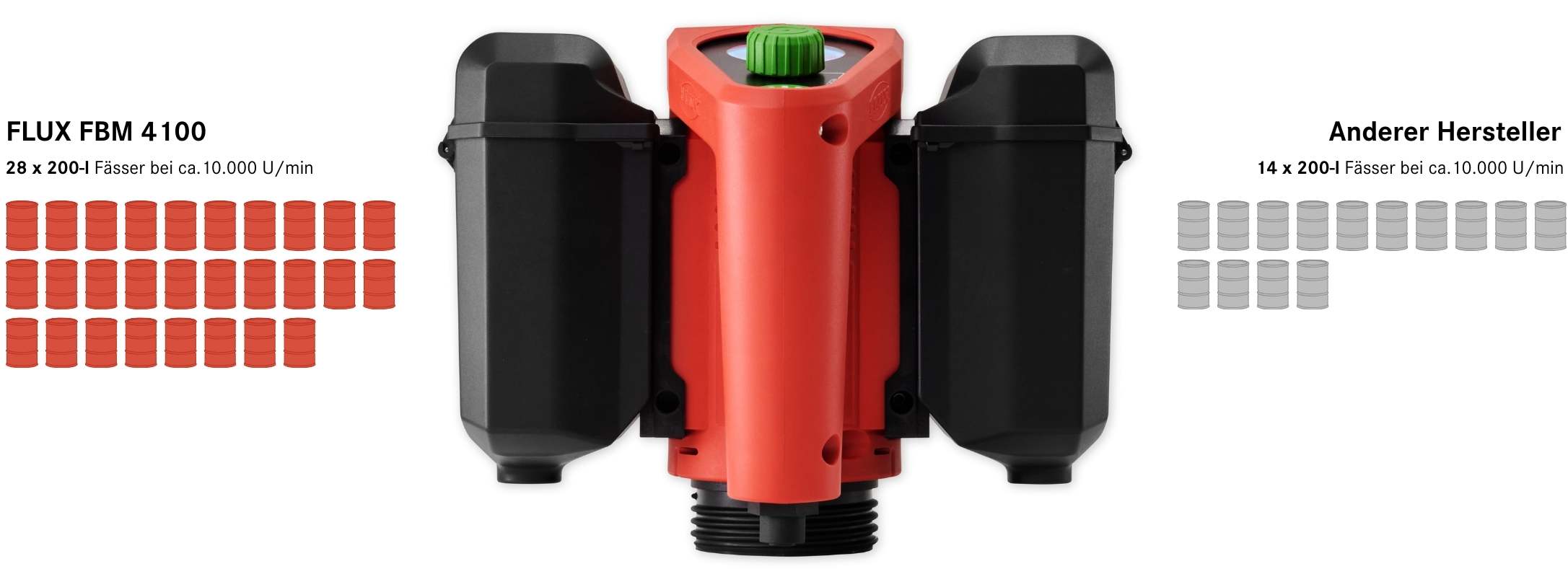

Unabhängig. Für den langen Tag gemacht.
28 Fässer oder 5 IBC ohne Akkuwechsel (bei ca. 10.000 U/min).
*Ermittelt mit Wasser (20 °C) bei freiem Auslauf (direkt am Druckstutzen), maximale Förderstrom-Messung. Toleranz: ± 10 %. Beispiel (ca. 10.000 U/min): 5.500 l in 32 min → ca. 28 × 200-l-Fässer, bzw. 5,6 IBCs. Messkonfiguration: F 430 PP 50/38 (Pumpenrohr). Hinweis: Die Werte beziehen sich auf das oben genannte Setup und dienen dem Vergleich. Andere Medien, Temperaturen oder Aufbauten (z. B. Schlauchlänge/-durchmesser, Armaturen) führen zu abweichenden Ergebnissen. Förderleistung pro Akkuladung im Set (Realbedingungen)
Technische Daten
Leistungsdaten und Spezifikationen des FBM 4100 im Überblick.
| Merkmal | Beschreibung |
|---|---|
| Leistung | 420 W (belüftetes Gehäuse) 260 W (geschlossenes Gehäuse) |
| Typ | Bürstenloser Motor, wartungsfrei |
| Drehzahlbereich | 5.500 bis 12.250 U/min, einstellbar in 10 Stufen |
| Laufzeit / Fördermenge, max. | 28 Fässer, 5 IBC* |
| Förderleistung, max. | 218 l/min, 30 m WS* |
| Viskosität, max. | 5000 mPas |
| Kompatibilität | FLUX 400er Serie, VISCOPOWER F 570, MINIFLUX, Fremdpumpen |
| Akku | 2× 18V / 4 Ah Li-Ion, Einhell Power X-Change (Weitere Einhell-18V-Akkus nutzbar; Einsatz ggf. ohne Schutzabdeckung / mit reduziertem IP-Schutz.) |
| Ladezeit | ca. 75 min (Einhell Power X-Twincharger) |
| Schutzklasse | IP24 (belüftetes Gehäuse) IP44 (geschlossenes Gehäuse) |
| Display | LCD |
| LED-Beleuchtung | 200 Lumen |
| Ex-Schutz | Kein Ex-Schutz |
| Gewicht | 2,8 kg (inkl. Akkus und Schutzabdeckungen) |
Funktionen
Alle smarten Funktionen des FBM 4100 – inklusive der erweiterten PRO-Features.
| Funktion | Beschreibung | Core | Pro |
|---|---|---|---|
| Chargenabfüllung | exakte Wiederholung von Abfüllmengen*, 6 Abfüllprofile | ||
| Trockenlaufschutz | Stoppt automatisch bei leerem Gebinde | ||
| Nutzungsdaten | Für vorausschauende Planung und Wartung | ||
| Schnittstelle für Peripherie | z.B. Durchflussmesser, Niveausensoren, Schwimmerschalter | ||
| Anbindung FLUXTRONIC® | digitale Auswertung und Steuerung von Fördermengen | ||
| Externe Start-/Stopptaster | z.B. direkt an der Zapfpistole |
*Ermittelt mit Wasser (20 °C) bei freiem Auslauf (direkt am Druckstutzen), maximale Förderstrom-Messung. Toleranz: ± 10 %. Abweichung unter 2 % bei 3-Liter-Abfüllung, abhängig von Medium, Viskosität und Pumpe.

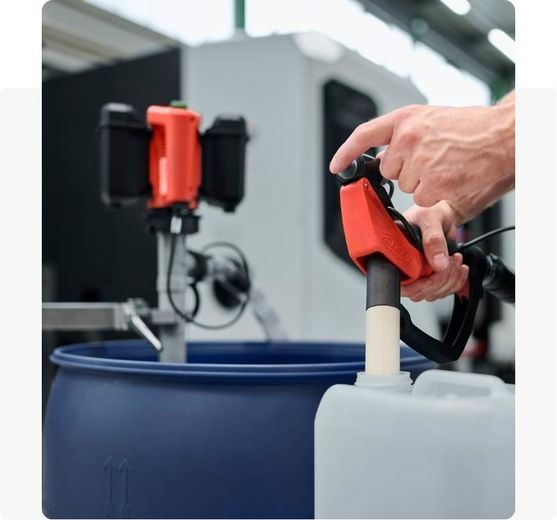

FBM 4100 Pro
Alle Funktionen des FBM 4100 Core, ergänzt um eine Peripherieschnittstelle mit Stromversorgung.
FBM 4100 Pro enthält eine leistungsfähige 5-polige Schnittstelle. Damit lassen sich Peripheriegeräte direkt anbinden und mit Strom versorgen (24 V bis 100 mA) – ganz ohne zusätzliche Steuerboxen oder externe Elektronik.
So sind halbautomatische Abfüllaufgaben deutlich einfacher umzusetzen.
- Start-/Stopp-Taster: Direkte Steuerung des Fördervorgangs, zum Beispiel an der Zapfpistole.
- FLUXTRONIC® Auswerteeinheit: Digitale Dosiersteuerung und exakte Überwachung von Abfüllmengen.
- Durchflussmesser: Einbindung externer Durchflussmesssysteme für kontrollierte Abfüllprozesse.
- Weitere Peripheriegeräte: Schwimmerschalter oder Füllstandsensoren sind direkt anschließbar.
Zwei Belüftungskonzepte
Maximale Leistung oder maximaler Schutz: Wählen Sie die passende Variante für Ihre Anwendung.

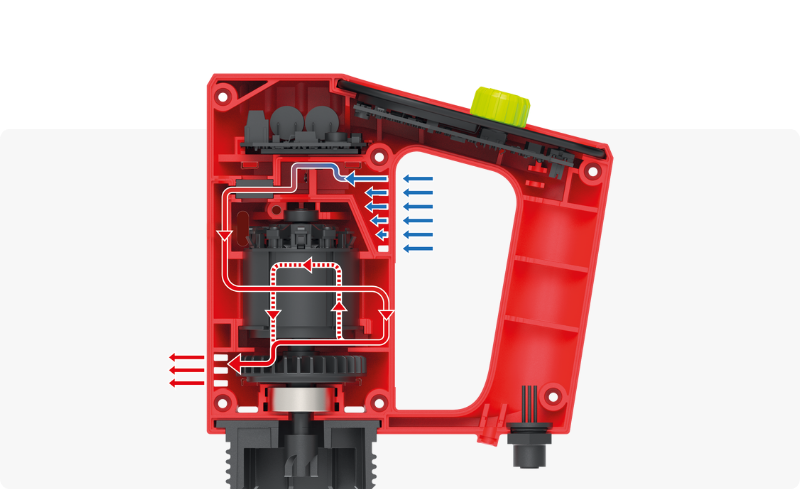

Maximale Leistung: belüftetes Gehäuse
Ideal für Standardanwendungen, bei denen hohe Leistung entscheidend ist. Der Motor wird effektiv gekühlt und bietet dadurch konstant hohe Performance.
- Maximale Motorleistung von 420 Watt
- Luftgekühlter Motor, elektronische Komponenten geschützt
- Schutzklasse IP24 für allgemeine Anwendungen

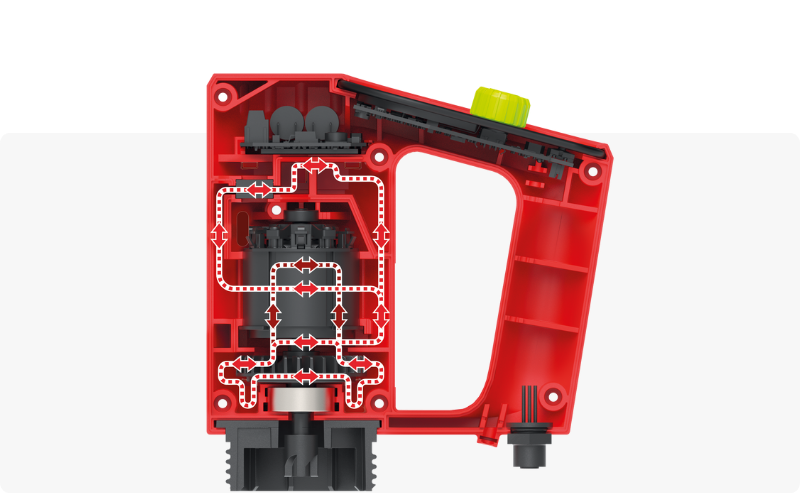

Maximaler Schutz: geschlossenes Gehäuse
Optimal für sensible oder aggressive Umgebungen. Vollständig gekapseltes Gehäuse, verhindert das Eindringen schädlicher Dämpfe.
- Maximale Motorleistung von 260 Watt
- Vollständig gekapselt, Schutz vor aggressiven Medien und Dämpfen
- Erhöhte Schutzklasse IP44 für anspruchsvolle Bedingungen

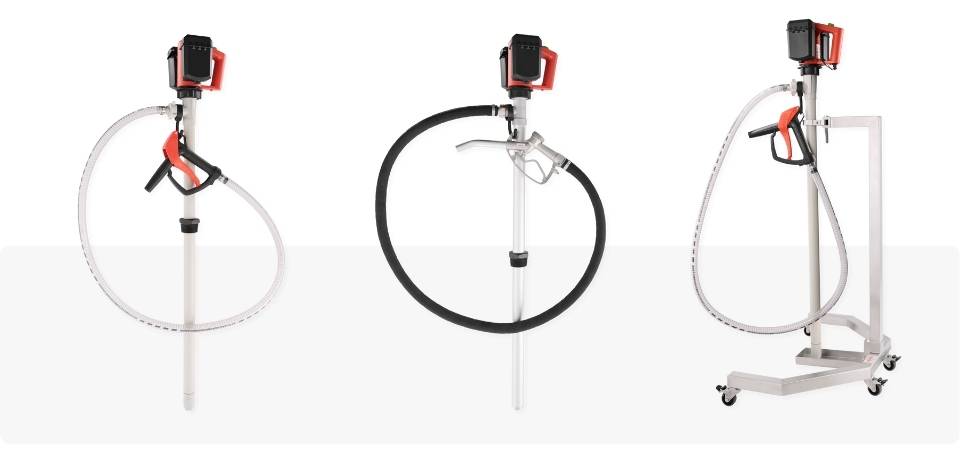

Pumpensets. Sofort einsatzbereit.
Vorkonfigurierte Sets aus Motor, Pumpe und Zubehör – optimal aufeinander abgestimmt.
Pumpensets kombinieren Motor, Pumpe, Schlauch und Zapfpistole. Sie sind in verschiedenen Ausführungen und Werkstoffen erhältlich, optional auch mit Pumpenstativ.
Förderleistung am Beispiel Pumpenset F 430:
Im Set mit einer F 430 Fasspumpe mit 2 m Schlauch und Zapfpistole erreicht der FBM 4100 eine Fördermenge von bis zu 45 l/min bei 8.500 U/min. Das Pumpenset entleert ein 200-Liter-Fass in ca. 4,5 Minuten und einen 1.000-Liter-IBC in rund 22 Minuten (gemessen mit Wasser).
Videos
Von der Inbetriebnahme bis zu smarten Funktionen – alles, was Sie zum FBM 4100 wissen müssen.

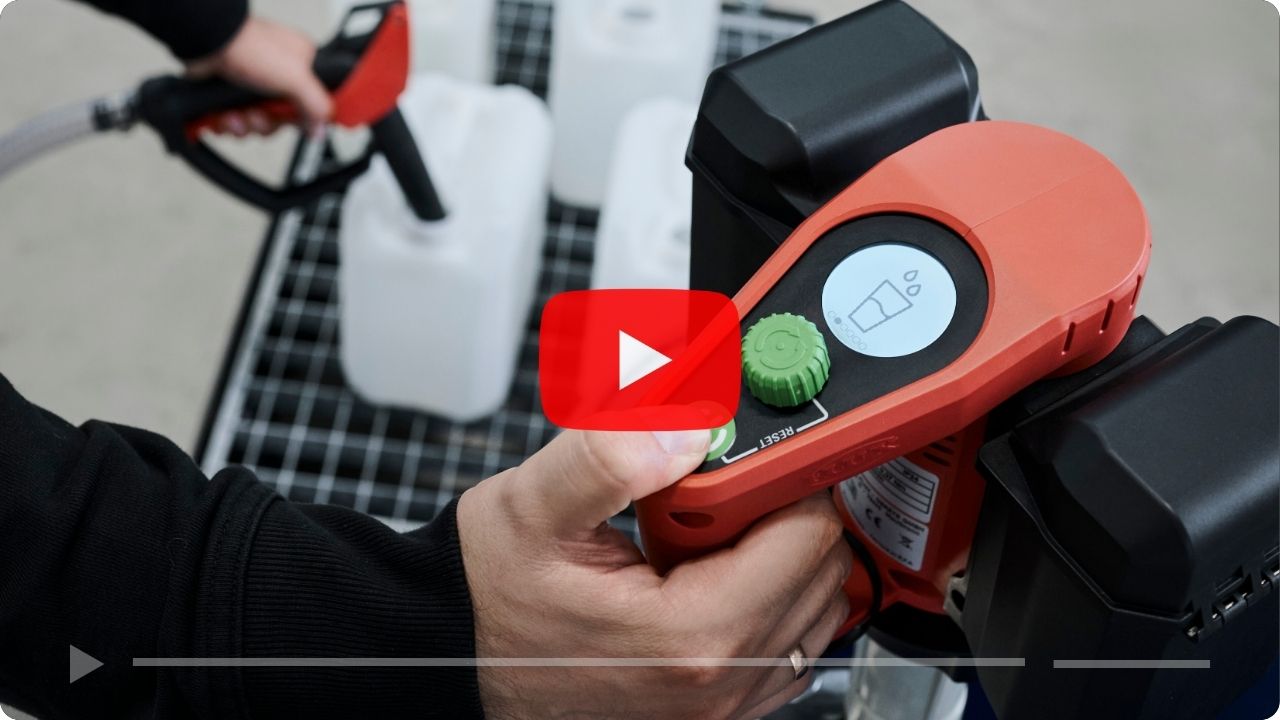

Funktionen und Bedienung im Überblick
Montage, Bedienung und smarte Funktionen in kurzen Clips kennenlernen.

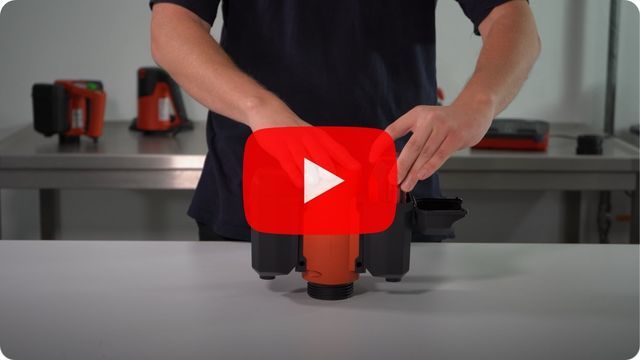

Montage & Pumpstart
Der FBM 4100 ist in wenigen Handgriffen betriebsbereit – ideal für mobile Einsätze an Fass und IBC.

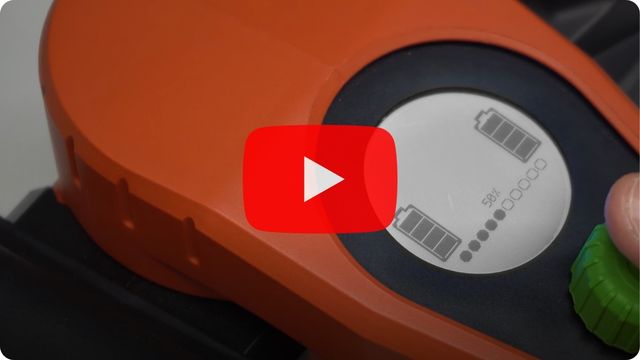

Menüführung
Die Menüführung liefert alle relevanten Informationen auf einen Blick – für eine schnelle Einrichtung und sichere Bedienung.
Trockenlaufschutz
Der integrierte Trockenlaufschutz erkennt kritische Betriebszustände frühzeitig und schaltet den Motor automatisch ab.

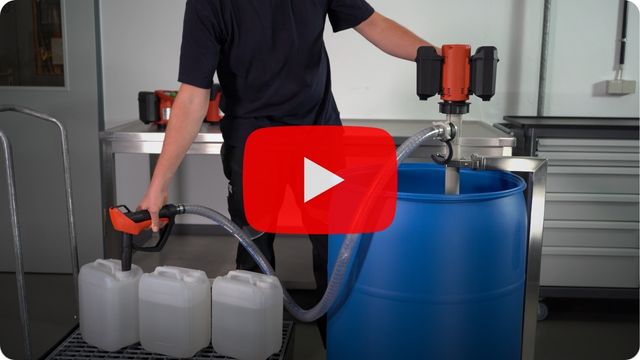

Chargenabfüllung
Wiederholgenaues Abfüllen auf Knopfdruck mit bis zu 6. Abfüllprofilen – auch ohne zusätzlichen Durchflussmesser.

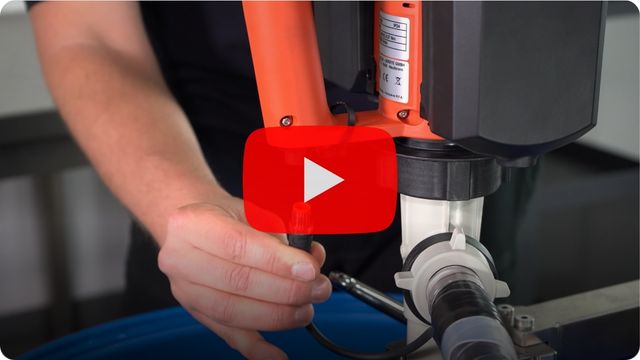

Peripherieschnittstelle
Externe Geräte wie Schwimmerschalter, Start/Stopp-Taster und Durchflussmesser direkt anbinden.

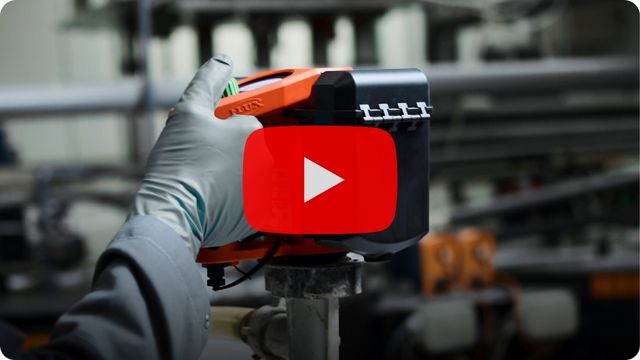

Modelle & Varianten
Vergleich der FBM-4100-Varianten: Core und Pro. Erfahren Sie, welche Ausführung optimal zu Ihrer Anwendung passt.

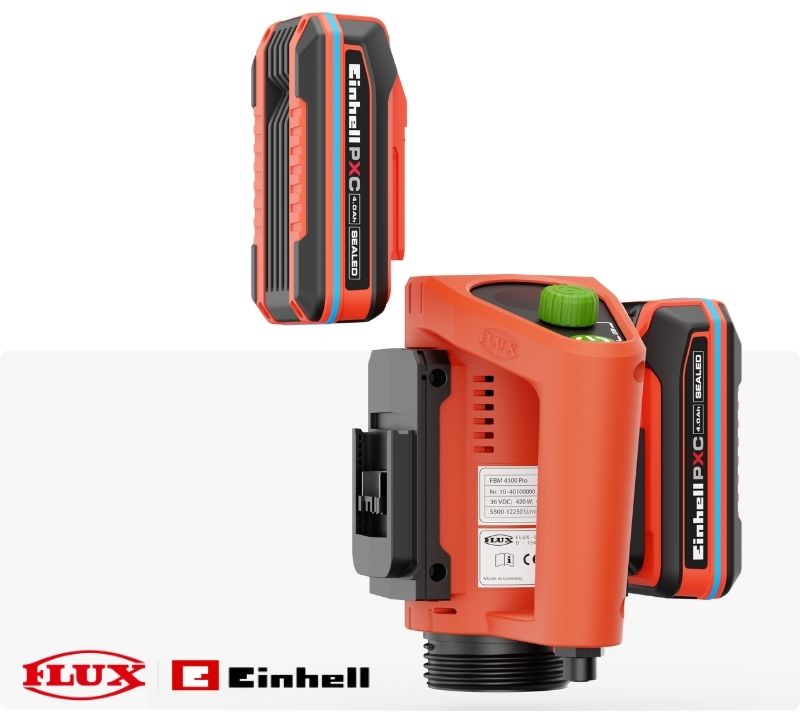

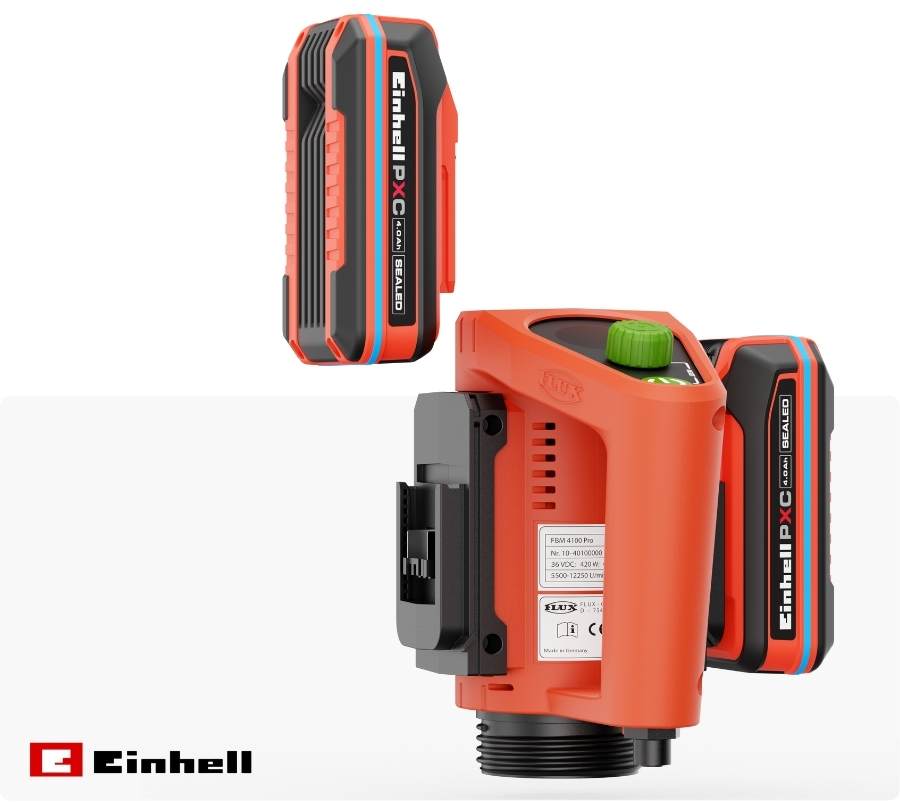

FBM 4100 nutzt Einhell Power X-Change
Zuverlässige Energieversorgung mit flexiblen Akkuoptionen: Der FBM 4100 nutzt zwei 18 V, 4 Ah-Akkus der Einhell Power X-Change Serie und das Ladegerät Power X-Twincharger 3A. Für lange Laufzeit und schnelles Aufladen.
Power X-Change Plus Akkus:
- Hohe Leistung, Stoßschutz und gute Griffigkeit
- Geringe Selbstentladung, kein Memory-Effekt
- Akkus mit anderen Kapazitäten werden unterstützt
Power X-Twincharger 3A:
- Vollständige Ladung beider enthaltenen 4,0-Ah-Akkus in ca. 75 Minuten
- Schnellladefunktion und Akkuüberwachung
- Paralleles Laden von zwei Akkus
Support & Downloads
Alle Dokumente zum Akku-Motor FBM 4100 – in Ihrer Sprache und immer in aktueller Version.
Bedienungsanleitung
Schritt-für-Schritt-Anleitung zur Inbetriebnahme, Bedienung und Wartung des FBM 4100 – inklusive aller Sicherheits- und Funktionshinweise.
Datenblatt
Technische Daten, Abmessungen, Leistungswerte, Ausführungen und Schnittstellendefinition des FBM 4100.
Broschüre
Broschüre zum FBM 4100 Akku-Motor mit Fokus auf Leistung, Ausdauer, smarte Features und Einsatzmöglichkeiten in Industrie und Betrieb.
FAQ
Schnelle Hilfe bei Auswahl, Einsatz und Konfiguration Ihres FBM 4100
Welche Pumpen sind mit dem FBM 4100 kompatibel?
Der FBM 4100 Akku-Motor ist kompatibel mit allen FLUX Pumpen der 400er Serie, MINIFLUX Serie, VISCOPOWER F 570 sowie mit vielen Fremdfabrikaten – dank Adapter.
Ist ein Adapter für Fremdpumpen enthalten?
Aus Gründen der Nachhaltigkeit und um unnötige Teile zu vermeiden, ist der Adapter nicht im Standard-Lieferumfang enthalten. Er kann beim Kauf zubestellt werden. Sie haben Fragen zur Kompatibilität? Wir beraten Sie gerne
Wie lange hält eine Akkuladung in der Praxis?
Mit einer Akkuladung können bis zu 28 Fässer (200 l) Wasser bei hoher Förderleistung abgefüllt werden. Bei reduzierter Förderleistung und angepasster Drehzahl sind oft mehr Fassabfüllungen pro Akkuladung möglich. Die tatsächliche Laufzeit hängt vom geförderten Medium, der Förderhöhe sowie der eingestellten Leistungsstufe ab und reicht in vielen Anwendungen für einen kompletten Arbeitstag ohne Akkuwechsel.
Was ist der Unterschied zwischen Core- und Pro-Version?
Die Pro-Version bietet eine zusätzliche Schnittstelle mit integrierter Stromversorgung für externe Geräte Durchflussmesser, Schwimmerschalter, Füllstandsensoren, Start-/Stopptaster und die Integration mit FLUXTRONIC®. Die technischen Basisdaten bleiben in beiden Versionen identisch. Technische Daten und Funktionen vergleichen
Kann ich den Akku-Motor auch im Lebensmittelbereich einsetzen?
Ja, in Kombination mit FLUX Edelstahlpumpen wie der F 430 S ist der FBM 4100 auch für hygienekritische Anwendungen geeignet. Wir beraten Sie dazu gerne persönlich.
Was passiert, wenn das Gebinde leer ist?
Wenn der integrierte Trockenlaufschutz aktiviert ist, erkennt der FBM 4100 ein leeres Gebinde automatisch und schaltet den Motor ab, bevor Schäden entstehen. Das schützt Ihre Pumpe, spart Energie und sichert den Prozess.
Wie aktiviere ich den Trockenlaufschutz des FBM 4100 Akku-Motor?
Platzieren Sie die Pumpe zuerst in einem mit Medium gefüllten Behälter. Aktivieren Sie den Trockenlaufschutz über das Gerätemenü: Drehknopf drücken, Trockenlaufschutz auswählen und erneut bestätigen. Anschließend die gewünschte Drehzahl einstellen und den Motor starten – das Trockenlaufschutz-Symbol erscheint kurz im Display, sobald der Trockenlaufschutz aktiv ist.
Welche smarten Funktionen sind im Motor integriert?
Der FBM 4100 Akku-Motor bietet Chargenabfüllung mit 6 Abfüllprofilen, LCD-Display, Trockenlaufschutz, LED-Beleuchtung und Laufzeitanzeige – direkt am Gerät verfügbar. Alle smarten Funktionen ansehen
Wie lange dauert das Aufladen des Akkus?
Die Ladezeit beträgt ca. 75 Minuten für beide Akkus (2× 18 V / 4 Ah, parallel betrieben) mit dem Einhell Power X-Twincharger.
Kann ich andere/größere Akkus verwenden?
Der FBM 4100 Akku-Motor ist kompatibel mit allen 18-V-Akkus der Einhell Power-X-Change-Serie. Die Schutzabdeckungen können Akkus mit einer Kapazität von bis zu 4 Ah aufnehmen, wodurch für das Gesamtgerät die Schutzklasse IP24 erreicht wird. Bei Entfernen der Schutzabdeckungen und Verzicht auf die Schutzklasse IP24 können Akkus mit größerer Kapazität verwendet werden. Derzeit sind bis zu 8 Ah möglich, wodurch noch längere Motorlaufzeiten erreicht werden.
Soll ich die Akkus für die Lagerung entnehmen?
Ja. Bei längerer Lagerung sollten die Akkus aus dem Motor entnommen und fachgerecht separat gelagert werden.
Wie sollte ich den Motor lagern?
Lagern Sie den Motor stets trocken, sauber und frei von Staub. Vor längerer Lagerung sollte der Motor gereinigt und ohne Pumpe oder Zubehör aufbewahrt werden.
Messwerte und ihre Bedeutung.
Warum Laborwerte wichtig sind. (Vergleichbarkeit)
Um die Leistungsfähigkeit des FBM 4100 objektiv darzustellen, ermitteln wir alle Leistungsdaten unter definierten, branchenüblichen Laborbedingungen am Prüfstand. Diese Messmethoden ermöglichen eine vergleichbare, reproduzierbare und faire Bewertung, sowohl innerhalb unseres Portfolios als auch im Marktvergleich.
Warum Ergebnisse in der Praxis variieren.
In der realen Anwendung beeinflussen viele Faktoren die tatsächlich erzielte Förderleistung, darunter: Medium und Viskosität, Temperatur, Schlauchlänge und -durchmesser, Abfülleinheit (z. B. Zapfpistole), Pumpwerk und Förderhöhe. Deshalb können die am Prüfstand ermittelten Werte in der Praxis abweichen, nach oben wie nach unten.
Unser Anspruch: realistische Werte für Ihre Anwendung.
Als Hersteller möchten wir nicht nur vergleichbare Laborwerte liefern, sondern Ihnen auch eine realistische Einschätzung für Ihre konkrete Anwendung ermöglichen. Deshalb unterstützen wir Sie gerne bei der Auswahl des passenden Pumpensets und geben Ihnen praxisnahe Richtwerte, die möglichst nah an Ihrer realen Einsatzsituation liegen.
Auf Wunsch beraten wir Sie gerne, abgestimmt auf Medium, Aufbau und Einsatzbedingungen.
Praxisnahe Orientierung bieten auch unsere Leistungskurven, die den Zusammenhang zwischen Förderleistung, Förderhöhe und Aufbau abbilden.
Förderleistung im Set nach Drehzahl unter Realbedingungen
Hohe Drehzahl für maximales Fördervolumen, reduzierte Drehzahl für maximale Fördermenge pro Akkuladung. So lässt sich die Leistung des Akkumotors im Set an den Einsatz anpassen – nachvollziehbar und unter Realbedingungen gemessen.
FBM 4100 im Set mit F 430 PP 40/33, 2 m Schlauch und Zapfpistole.
| Drehzahl | 6.250 U/min | 8.500 U/min | 10.000 U/min | 12.250 U/min |
|---|---|---|---|---|
| Anzahl 200-l-Fässer | 14 | 11 | 9 | 6 |
| Anzahl IBC | 3 | 2.2 | 1.8 | 1.2 |
| Fördervolumen | 33 l/min | 45 l/min | 56 l/min | 64 l/min |
| Akkulaufzeit | 90 min | 49 min | 32 min | 19 min |
| Fördermenge gesamt | 2970 l | 2205 l | 1792 l | 1184 l |
Ermittelt mit Wasser (20 °C)
