Motor con batería para bombas para barriles e IBC
Potencia móvil. Inteligente y sin mantenimiento.
Ámbitos de aplicación
El motor de batería FBM 4100 se utiliza en todos los sectores,
en todos aquellos lugares en los que se requiere flexibilidad, seguridad de proceso y rendimiento sin cables.
Inteligente
Desde la pantalla hasta la interfaz para periféricos: tecnología inteligente y todas las
características del FBM 4100 explicadas de forma compacta.
Control inteligente con pantalla LCD
Toda la información de un vistazo: el motor de batería muestra la velocidad, el estado de la batería y los perfiles de llenado directamente en la clara pantalla, para un control y una precisión máximos durante el transporte.

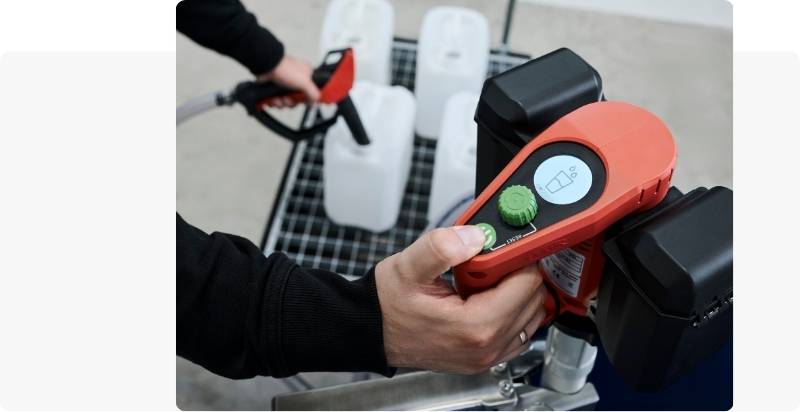

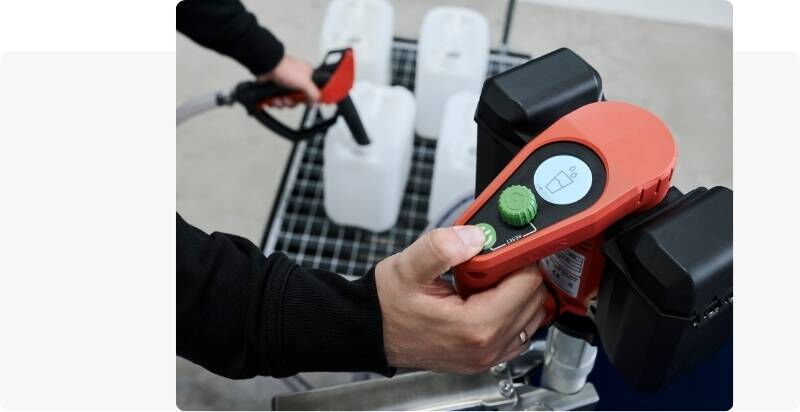

Llenado por lotes. Llenado repetible con solo pulsar un botón.
La FBM 4100 permite programar fácilmente las cantidades de llenado. Se pueden almacenar hasta 6 perfiles de llenado y guardarlos para tareas recurrentes. A continuación, estos perfiles se pueden repetir tantas veces como se desee con solo pulsar un botón, sin necesidad de caudalímetros.
Integra periféricos. Controla con precisión los procesos de llenado.
El FBM 4100 Pro amplía el modelo básico con una interfaz de 5 polos con fuente de alimentación. Esto permite conectar directamente dispositivos externos como interruptores de flotador, botones de arranque/parada y medidores de caudal.
También es compatible con la evaluación digital a través de FLUXTRONIC®, para una máxima precisión en procesos de llenado repetibles.
Iluminación LED
Mejor visibilidad, llenado más preciso: la luz LED integrada garantiza una visión clara del medio, incluso en condiciones de poca luz. Ideal para habitaciones oscuras o recipientes.
Protección contra funcionamiento en seco
Cuando la protección contra funcionamiento en seco está activada, la FBM 4100 detecta automáticamente cuando ya no se transporta ningún medio y detiene el motor inmediatamente. De este modo, la bomba y el sistema de sellado quedan protegidos de forma fiable contra el funcionamiento en vacío y se prolonga considerablemente su vida útil.
Un motor de batería para todos.
También para bombas de otros fabricantes.
La FBM 4100 es compatible con todas las bombas FLUX de la serie 400 y con la VISCOPOWER F 570. También hace que las bombas de otros fabricantes sean potentes y móviles, gracias a la tecnología de batería y a las funciones inteligentes. Ideal para todos aquellos que buscan rendimiento, movilidad y seguridad de futuro.
Independiente. Diseñado para jornadas largas.
28 bidones o 5 IBC sin cambiar la batería (a aprox. 10 000 rpm).
Determinado con agua (20 °C) en descarga libre (directamente en la boquilla de presión), medición del caudal máximo. Tolerancia: ± 10 %. Ejemplo A ( aprox. 10 000 rpm): 5500 l en 32 min → aprox. 28 barriles de 200 l o 5,6 IBC. Ejemplo B ( aprox. 6000 rpm): 11 000 l en 100 min → 55 barriles de 200 l. Configuración de medición: F 430 PP 50/38 (tubo de bomba). Nota: Los valores se refieren a la configuración mencionada anteriormente y sirven para comparar. Otros medios, temperaturas o estructuras (por ejemplo, longitud/diámetro de la manguera, accesorios) dan lugar a resultados diferentes.
Datos técnicos
Resumen de los datos de rendimiento y las especificaciones del FBM 4100.
| Característica | Descripción |
|---|---|
| Potencia | 420 W (carcasa ventilada) 260 W (carcasa cerrada) |
| Tipo | Motor sin escobillas, sin mantenimiento |
| Rango de velocidad | De 5500 a 12 250 rpm, ajustable en 10 niveles |
| Tiempo de funcionamiento/caudal, máx. | 28 barriles, 5 IBC |
| Capacidad de bombeo, máx. | 218 l/min, 30 m WS |
| Viscosidad, máx. | 5000 mPas |
| Compatibilidad | Serie FLUX 400, VISCOPOWER F 570, MINIFLUX, bombas de otros fabricantes |
| Batería | 2× 18 V / 4 Ah Li-Ion, Einhell Power X-Change (Se pueden utilizar otras baterías Einhell de 18 V; en caso necesario, se pueden utilizar sin cubierta protectora / con protección IP reducida). |
| Tiempo de carga | aprox. 75 min (Einhell Power X-Twincharger) |
| Clase de protección | IP24 (carcasa ventilada) IP44 (carcasa cerrada) |
| Pantalla | LCD |
| Iluminación LED | 200 lúmenes |
| Protección contra explosiones | Sin protección contra explosiones |
| Peso | 2,8 kg (incluidas las baterías y las cubiertas protectoras) |
Funciones
Todas las funciones inteligentes de la FBM 4100, incluidas las funciones PRO ampliadas.
| Función | Descripción | Núcleo | Pro |
|---|---|---|---|
| Llenado por lotes | Repetición exacta de las cantidades de llenado*, 6 perfiles de llenado | ||
| Protección contra funcionamiento en seco | Se detiene automáticamente cuando el recipiente está vacío | ||
| Datos de uso | Para una planificación y un mantenimiento previsibles | ||
| Interfaz para periféricos | Por ejemplo, medidores de caudal, sensores de nivel, interruptores de flotador | ||
| Conexión FLUXTRONIC® | Evaluación y control digital de los caudales | ||
| Botones externos de arranque/parada | Por ejemplo, directamente en la pistola de surtidor |
*Desviación inferior al 2 % en el llenado de 3 litros, dependiendo del medio, la viscosidad y la bomba.
FBM 4100 Pro
Todas las funciones del FBM 4100 Core, complementadas con una interfaz periférica con fuente de alimentación.
La FBM 4100 Pro incluye una potente interfaz de 5 polos. Esto permite conectar directamente dispositivos periféricos y suministrarles energía
( 24 V a 100 mA), sin necesidad de cajas de control adicionales ni electrónica externa.
De este modo, las tareas de llenado semiautomáticas son mucho más fáciles de realizar.
- Botón de inicio/parada: control directo del proceso de suministro, por ejemplo, en la pistola de surtidor.
- Unidad de evaluación FLUXTRONIC®: control digital de la dosificación y supervisión exacta de las cantidades de llenado.
- Caudalímetro: integración de sistemas de medición de caudal externos para procesos de llenado controlados.
- Otros dispositivos periféricos: se pueden conectar directamente interruptores de flotador o sensores de nivel.
Dos conceptos de ventilación
Máximo rendimiento o máxima protección: elija la variante adecuada para su aplicación.
Máximo rendimiento: carcasa ventilada
Ideal para aplicaciones estándar en las que es decisivo un alto rendimiento. El motor se refrigera de forma eficaz y ofrece así un rendimiento constantemente alto.
- Potencia máxima del motor de 420 vatios
- Motor refrigerado por aire, componentes electrónicos protegidos
- Clase de protección IP24 para aplicaciones generales
Máxima protección: carcasa cerrada
Óptima para entornos sensibles o agresivos. Carcasa totalmente encapsulada que impide la entrada de vapores nocivos.
- Potencia máxima del motor de 260 vatios
- Totalmente encapsulado, protección contra medios y vapores agresivos
- Clase de protección IP44 mejorada para condiciones exigentes
Juegos de bombas. Listos para usar.
Conjuntos preconfigurados compuestos por motor, bomba y accesorios, perfectamente adaptados entre sí.
Los equipos de bombeo combinan motor, bomba, manguera y pistola de surtidor. Están disponibles en diferentes versiones y materiales, opcionalmente también con soporte para bomba.
Capacidad de bombeo tomando como ejemplo el conjunto de bomba F430:
En combinación con una bomba para bidones F430, una manguera de 2 m y una pistola dispensadora, la FBM 4100 alcanza un caudal de hasta 45 l/min. El conjunto de bomba vacía un bidón de 200 litros en aprox. 4,5 minutos y un IBC de 1000 litros en unos 22 minutos (medido con agua).
La FBM 4100 utiliza Einhell Power X-Change
Suministro de energía fiable con opciones de batería flexibles: la FBM 4100 utiliza dos baterías de 18 V y 4 Ah de la serie Einhell Power X-Change y el cargador Power X-Twincharger 3A. Para una larga duración y una carga rápida.
Baterías Power X-Change Plus:
- Alto rendimiento, protección contra golpes y buen agarre
- Baja autodescarga, sin efecto memoria
- Compatible con baterías de otras capacidades
Power X-Twincharger 3A:
- Carga completa de las dos baterías de 4,0 Ah incluidas en aprox. 75 minutos
- Función de carga rápida y supervisión de la batería
- Carga paralela de dos baterías
Asistencia y descargas
Todos los documentos sobre el motor a batería FBM 4100, en su idioma y siempre en la versión más actualizada.
Documentación
Manual de instrucciones para FBM 4100
Ficha técnica
Valores característicos, interfaces y compatibilidad
Prospecto
Resumen, ventajas y ámbitos de aplicación
Preguntas
Ayuda rápida para seleccionar, utilizar y configurar su FBM 4100
¿Qué bombas son compatibles con el FBM 4100?
El motor con batería FBM 4100 es compatible con todas las bombas FLUX de la serie 400, la serie MINIFLUX, VISCOPOWER 570 y con muchas otras marcas, gracias al adaptador.
¿Se incluye un adaptador para bombas de otras marcas?
Por motivos de sostenibilidad y para evitar piezas innecesarias, el adaptador no se incluye en el volumen de suministro estándar. Se puede solicitar al realizar la compra. ¿Tiene alguna pregunta sobre la compatibilidad?Estaremos encantados de asesorarle
¿Cuánto dura una carga de batería en la práctica?
Con una carga de batería se pueden llenar hasta 28 barriles (200 l) de agua con un alto rendimiento de bombeo. Con un rendimiento de bombeo reducido y una velocidad adaptada, a menudo es posible llenar más barriles con una sola carga de batería. La duración real depende del medio bombeado, la altura de bombeo y el nivel de rendimiento ajustado, y en muchas aplicaciones es suficiente para una jornada laboral completa sin necesidad de cambiar la batería.
¿Cuál es la diferencia entre la versión Core y la versión Pro?
La versión Pro ofrece una interfaz adicional con fuente de alimentación integrada para dispositivos externos , medidores de caudal, interruptores de flotador, sensores de nivel, botones de arranque/parada y la integración con FLUXTRONIC®. Los datos técnicos básicos son idénticos en ambas versiones. Comparar datos técnicos y funciones
¿Puedo utilizar el motor con batería también en el sector alimentario?
Sí, en combinación con bombas de acero inoxidable FLUX como la F 430 S, la FBM 4100 también es adecuada para aplicaciones críticas en materia de higiene. Estaremos encantados de asesorarle personalmente al respecto.
¿Qué ocurre cuando el recipiente está vacío?
Si la protección contra funcionamiento en seco integrada está activada, el FBM 4100 detecta automáticamente un recipiente vacío y apaga el motor antes de que se produzcan daños. Esto protege su bomba, ahorra energía y garantiza el proceso.
¿Cómo se activa la protección contra funcionamiento en seco del motor con batería FBM 4100?
En primer lugar, coloque la bomba en un recipiente lleno de líquido. Active la protección contra funcionamiento en seco a través del menú del dispositivo: pulse el botón giratorio, seleccione la protección contra funcionamiento en seco y vuelva a confirmar. A continuación, ajuste la velocidad deseada y arranque el motor; el símbolo de protección contra funcionamiento en seco aparecerá brevemente en la pantalla tan pronto como la protección contra funcionamiento en seco esté activa.
¿Qué funciones inteligentes están integradas en el motor?
El motor con batería FBM 4100 ofrece llenado por lotes con 6 perfiles de llenado, pantalla LCD, protección contra funcionamiento en seco, iluminación LED e indicador de tiempo de funcionamiento, todo ello disponible directamente en el dispositivo. Ver todas las funciones inteligentes
¿Cuánto tiempo tarda en cargarse la batería?
El tiempo de carga es de aproximadamente 75 minutos para ambas baterías (2× 18 V / 4 Ah, funcionando en paralelo) con el cargador Einhell Power X-Twincharger.
¿Puedo utilizar otras baterías o baterías más grandes?
El motor a batería FBM 4100 es compatible con todas las baterías de 18 V de la serie Einhell Power-X-Change. Las cubiertas protectoras pueden alojar baterías con una capacidad de hasta 4 Ah, lo que permite que el dispositivo completo alcance la clase de protección IP24. Si se retiran las cubiertas protectoras y se renuncia a la clase de protección IP24, se pueden utilizar baterías de mayor capacidad. Actualmente son posibles hasta 8 Ah, lo que permite alcanzar tiempos de funcionamiento del motor aún más largos.
¿Debo retirar las baterías para el almacenamiento?
Sí. En caso de almacenamiento prolongado, las baterías deben retirarse del motor y almacenarse por separado de forma adecuada.
¿Cómo debo almacenar el motor?
Guarde siempre el motor en un lugar seco, limpio y libre de polvo. Antes de un almacenamiento prolongado, se debe limpiar el motor y guardarlo sin la bomba ni los accesorios.
Valores medidos y su significado.
Por qué son importantes los valores de laboratorio. (Comparabilidad)
Para representar de forma objetiva el rendimiento del FBM 4100, determinamos todos los datos de rendimiento en condiciones de laboratorio definidas y habituales en el sector en el banco de pruebas. Estos métodos de medición permiten una evaluación comparable, reproducible y justa, tanto dentro de nuestra cartera como en comparación con el mercado.
Por qué varían los resultados en la práctica.
En la aplicación real, hay muchos factores que influyen en el rendimiento real alcanzado, entre ellos: el medio y la viscosidad, la temperatura, la longitud y el diámetro de la manguera, la unidad de llenado (por ejemplo, la pistola de surtidor), la estación de bombeo y la altura de bombeo. Por lo tanto, los valores determinados en el banco de pruebas pueden variar en la práctica, tanto al alza como a la baja.
Nuestro objetivo: valores realistas para su aplicación.
Como fabricantes, no solo queremos proporcionar valores de laboratorio comparables, sino también ofrecerle una estimación realista para su aplicación concreta. Por eso, estaremos encantados de ayudarle a seleccionar el conjunto de bombas adecuado y le proporcionaremos valores de referencia prácticos que se acerquen lo más posible a su situación real de uso.
Si lo desea, le asesoraremos con mucho gusto en función del medio, la estructura y las condiciones de uso.
Nuestras curvas de rendimiento, que muestran la relación entre el caudal, la altura de bombeo y la estructura, también ofrecen una orientación práctica.
