Moteur sans fil pour pompes vide-fûts et IBC
Performances mobiles. Intelligent et sans entretien.

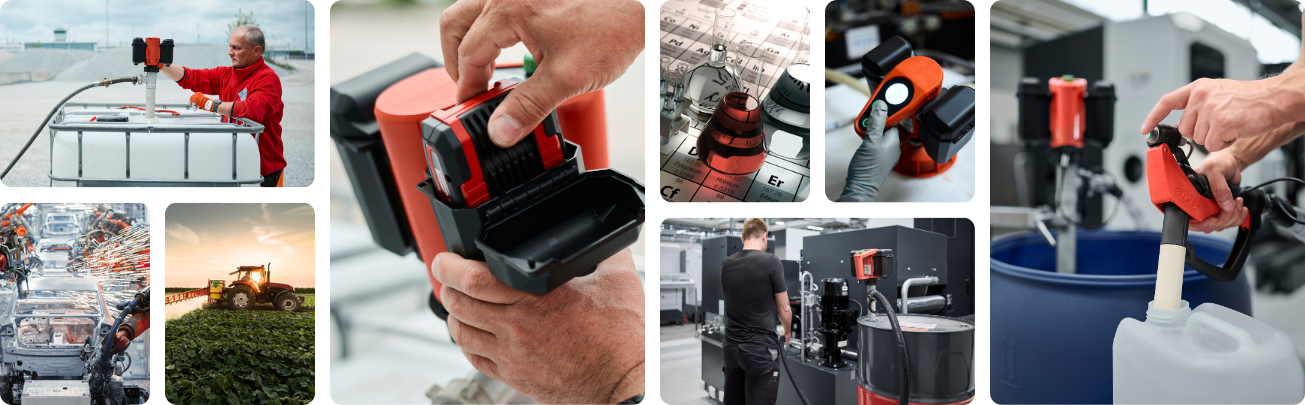

Domaines d'application
Le moteur sans fil FBM 4100 convient à tous les secteurs industriels où la flexibilité, l’agilité et la sécurité des opérations de dépotage ainsi que la puissance et l’autonomie sont requis.
Smart
Quelques explications concises des fonctions intelligentes du moteur FBM 4100.
Contrôle & commande avec écran LCD
Toutes les informations en un coup d’œil : le moteur sans fil affiche la vitesse de rotation, le statut de la batterie, les consignes de remplissage visuellement sur l’écran, pour une précision maximale des opérations de manipulation des liquides.
Conditionnement semi-automatique par simple pression sur le bouton de commande.
Le FBM 4100 par une programmation facile permet d’enregistrer jusqu’à 6 consignes de quantité de dosage séquentielles. Ces dernières sont sauvegardées et utilisables à tout moment. Ce mode de conditionnement fonctionne sans débitmètre.
Intégration des outils de commande périphériques pour un contrôle précis du dosage
Le FBM 4100 Pro comporte un connecteur à 5 broches à alimentation active. Cela permet de raccorder directement des instruments externes tels que poire de niveau, bouton marche/arrêt et compteurs.
Le cadran FLUXTRONIC est parfaitement compatible pour des opérations de conditionnement ou de remplissage répétitifs fiable et précises.
Torche LED
Meilleure visibilité, remplissage plus précis : la lampe LED intégrée offre une vue claire sur le produit, même dans des conditions de faible luminosité. Idéal pour les pièces ou les contenants sombres.
Protection contre la marche à sec
Lorsque la protection contre la marche à sec est activée, la FBM 4100 détecte automatiquement lorsqu'il n'y a plus de fluide à pomper et arrête immédiatement le moteur. La pompe et la garniture mécanique sont ainsi protégés de manière fiable contre le fonctionnement à vide, ce qui prolonge considérablement leur durée de vie.

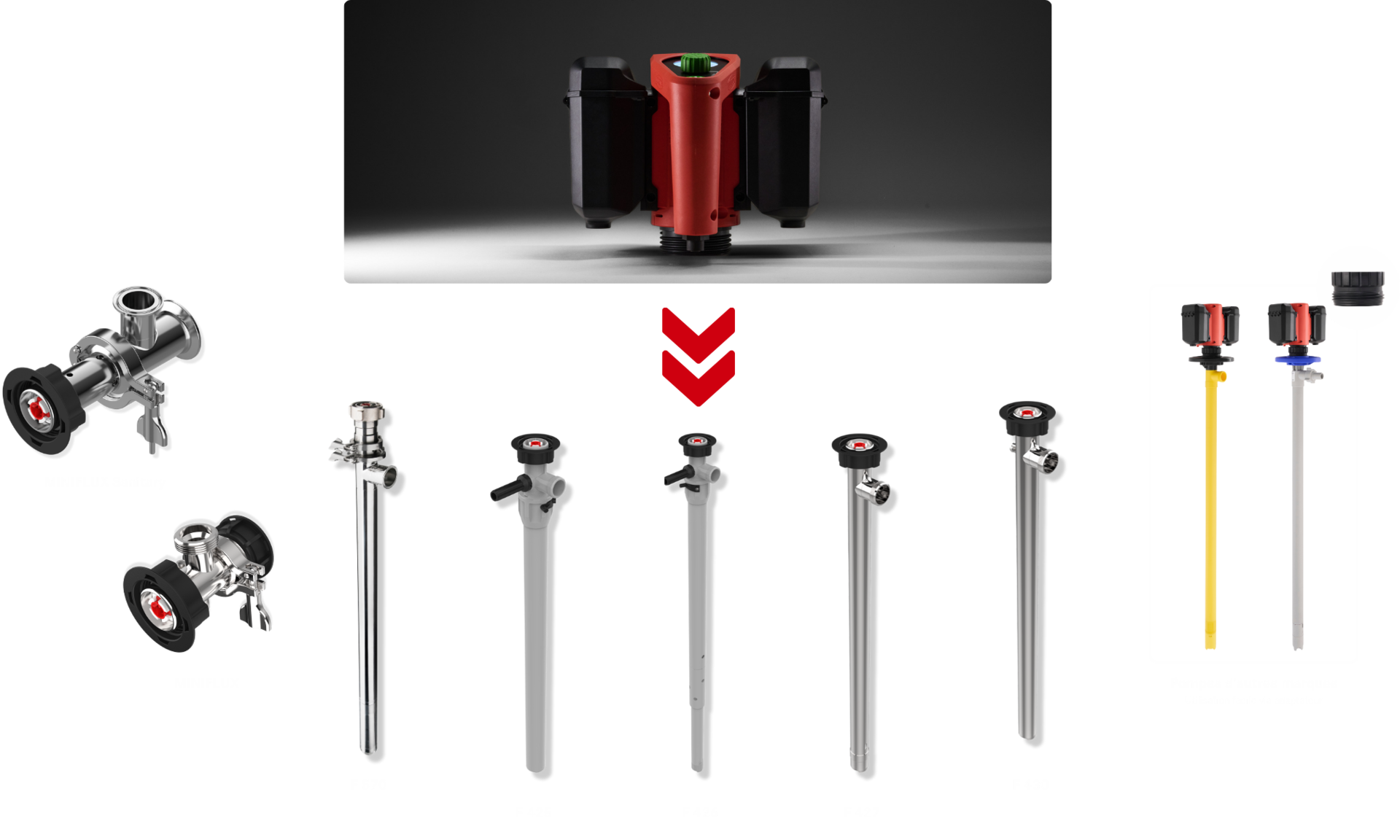

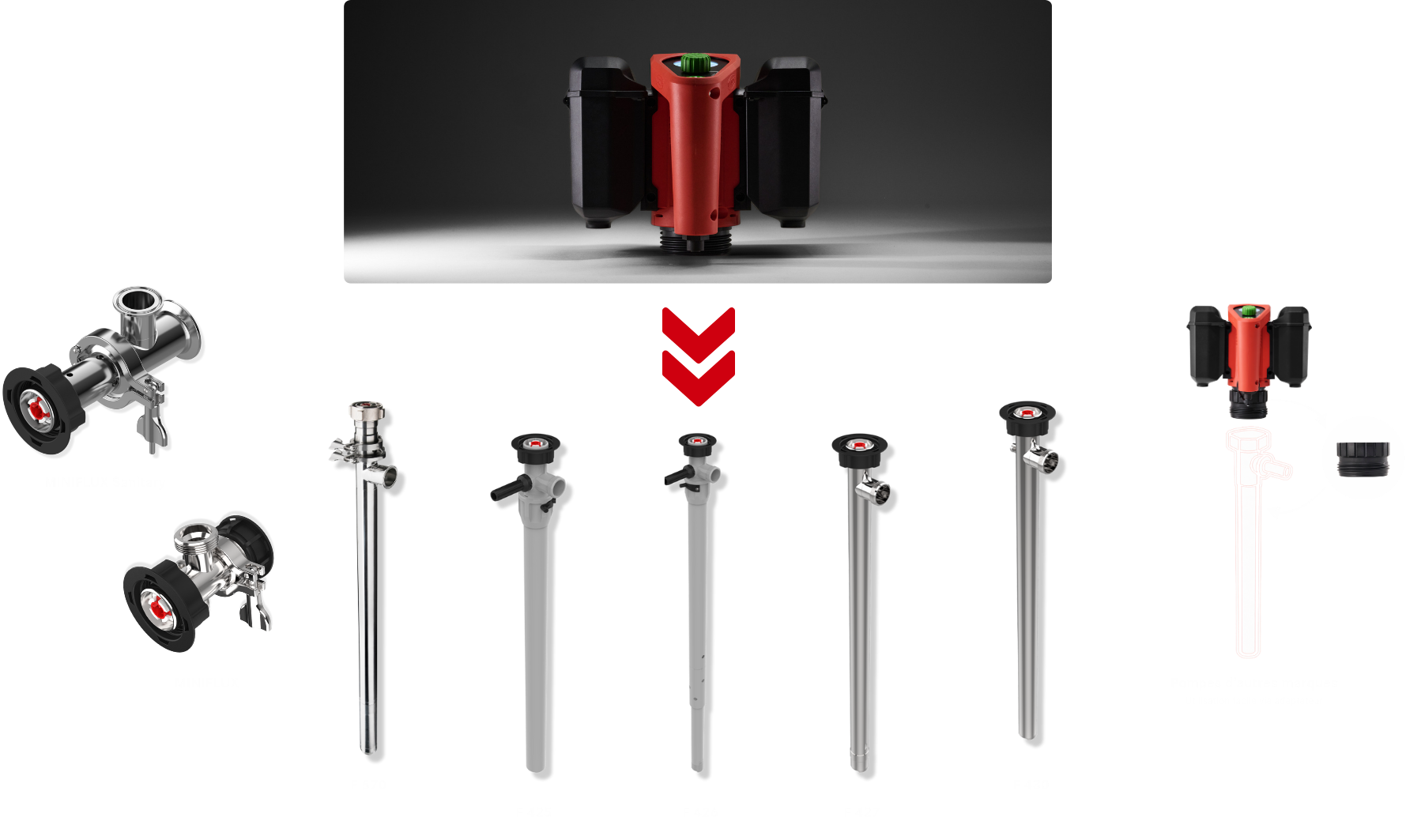

Un moteur sans fil multi-pompes. Compatible avec différentes marques de pompes.
Le FBM 4100 est destiné principalement aux pompes FLUX de la série 400 et VISCOPOWER F570. Cependant, un adaptateur permet son utilisation avec d’autres marques de pompes vide-fûts. Toutes les fonctions intelligentes de ce moteur puissant et performant à batterie rechargeable deviennent accessibles à de nombreux utilisateurs.

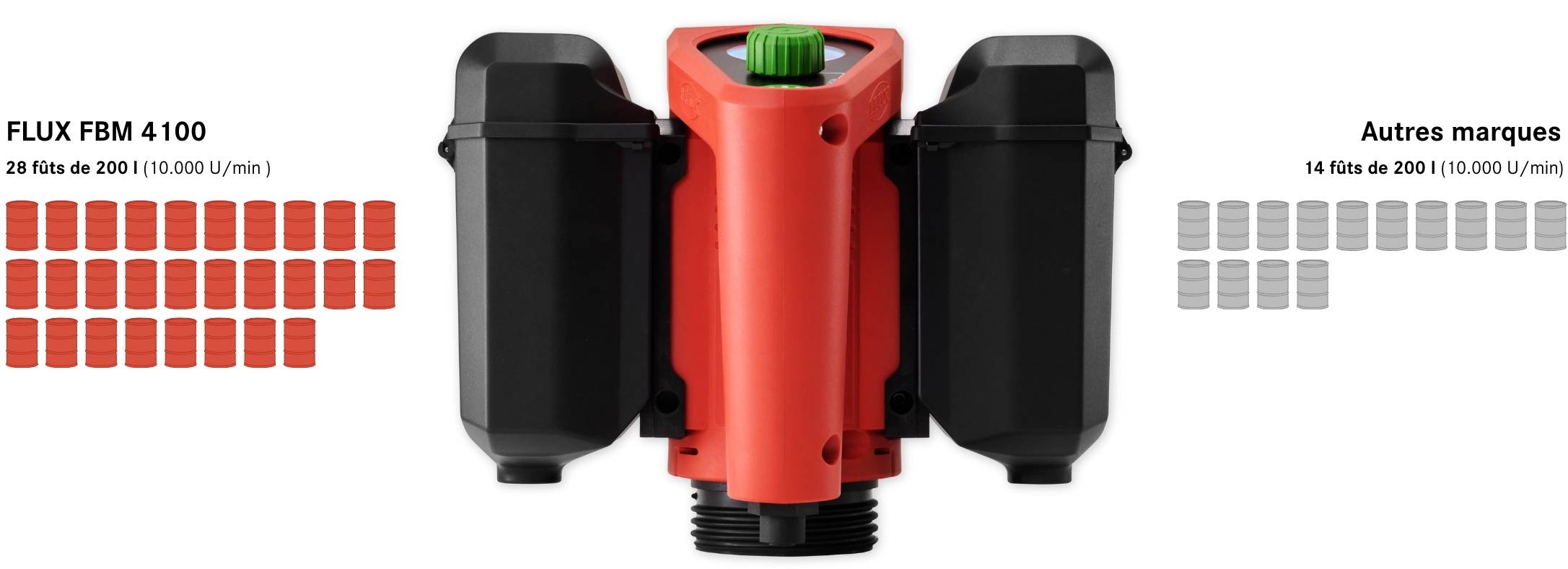

Grande autonomie. Conçu pour les longues journées.
28 fûts ou 5 IBC sans changement de batterie (à environ 10 000 tr/min).
Mesuré avec de l'eau (20 °C) à écoulement libre (directement au niveau de la tubulure de refoulement), mesure du débit maximal. Tolérance : ± 10 %. Exemple A ( environ 10 000 tr/min) : 5 500 l en 32 min → environ 28 fûts de 200 l ou 5,6 IBC. Exemple B ( environ 6 000 tr/min) : 11 000 l en 100 min → 55 fûts de 200 l. Configuration de mesure : F 430 PP 50/38 (tube de pompe). Remarque : les valeurs se réfèrent à la configuration mentionnée ci-dessus et servent à des fins de comparaison. D'autres fluides, températures ou configurations (par ex. longueur/diamètre du tuyau, raccords) donnent des résultats différents. Débit ou autonomie : performances réelles du kit de pompe FBM 4100
Caractéristiques techniques
Aperçu des données de performance et des spécifications de la FBM 4100.
| Caractéristique | Description |
|---|---|
| Puissance | 420 W (boîtier ventilé) 260 W (boîtier fermé) |
| Type | Moteur brushless (sans charbon), sans maintenance |
| Plage de vitesse | 5 500 à 12 250 tr/min, réglable sur 10 niveaux |
| Durée de fonctionnement / débit, max. | 28 fûts, 5 IBC |
| Débit, max. | 218 l/min, 30 m WS |
| Viscosité, max. | 5000 mPa.s |
| Compatibilité | Série FLUX 400, VISCOPOWER F 570, MINIFLUX, pompes autres marques |
| Batterie | 2× 18 V / 4 Ah Li-Ion, Einhell Power X-Change (Autres batteries Einhell 18 V utilisables ; utilisation éventuellement sans capot de protection / avec protection IP réduite.) |
| Temps de charge | env. 75 min (Einhell Power X-Twincharger) |
| Indice de protection | IP24 (boîtier ventilé) IP44 (boîtier fermé) |
| Écran | LCD |
| Éclairage LED | 200 Lumens |
| Protection antidéflagrante ATEX | Non |
| Poids | 2,8 kg (batteries et capots de protection compris) |
Fonctions
Toutes les fonctions smart de la FBM 4100, y compris les fonctionnalités PRO avancées.
| Fonction | Description | Noyau | Pro |
|---|---|---|---|
| Dosage par lots | Haute répétabilité des quantités de remplissage*, 6 consignes | ||
| Protection contre la marche à sec | Arrêt automatique lorsque le fût est vide. | ||
| Données d'utilisation | Pour une planification et une maintenance anticipées | ||
| Entrée commande à distance | Par exemple, débitmètre, capteurs de niveau, interrupteur à flotteur | ||
| Connexion FLUXTRONIC® | Clavier de contrôle des compteurs FLUX | ||
| Boutons marche/arrêt externes | Par exemple, directement sur le pistolet de distribution |
*Écart inférieur à 2 % pour un remplissage de 3 litres, en fonction du produit, de la viscosité et de la pompe.
FBM 4100 Pro
Toutes les fonctions du FBM 4100 Core, avec en plus la commande externe auto-alimentée.
Le FBM 4100 Pro est équipé d’un connecteur 5 broches. Ce dernier permet de relier des capteurs et périphériques de commande à contact sec. Ce connecteur alimente en électricité la ligne de commande externe (24V sous 100 mA). Une option qui dispense de dispositif de commande complexe.
Les fonctions de dosage semi-automatique sont ainsi très faciles de mise en place.
- Bouton marche/arrêt : commande directe de remplissage, par exemple depuis le pistolet
- FLUXTRONICS : électronique des compteurs FLUX compatible pour un usage de nos compteurs de précision
- Débitmètre : commande par signal de mesure de débit (contact sec)
- Autres périphériques : capteur de niveau, poire de niveau ou tube plongeur hydrostatique par exemple
Deux concepts de refroidissement
Performance maximale ou protection maximale : veuillez choisir la variante adaptée à votre application.
Puissance maximale : boîtier ventilé
Idéal pour les applications standard où une puissance élevée est essentielle. Le moteur est refroidi efficacement et offre ainsi des performances élevées constantes.
- Puissance maximale du moteur de 420 watts
- Moteur refroidi par air, composants électroniques protégés
- Indice de protection IP24 pour les applications générales
Protection maximale : boîtier fermé
Optimal pour les environnements sensibles ou agressifs. Boîtier entièrement encapsulé, empêchant la pénétration de vapeurs nocives.
- Puissance maximale du moteur de 260 watts
- Entièrement encapsulé, protection contre les fluides et vapeurs agressifs
- Indice de protection IP44 renforcé pour les conditions difficiles
Kits de pompes vide-fûts. Prêts à l'emploi.
Ensembles préconfigurés comprenant un moteur, une pompe et ses accessoires, parfaitement adaptés les uns aux autres.
Les groupes motopompes combinent un moteur, une pompe, un flexible et un pistolet de distribution. Ils sont disponibles en différentes versions et matériaux, avec un support de pompe en option.
Exemple : kit de pompe vide-fût avec F430
Composé d'une pompe vide-fût F430, d'un tuyau de 2 m et d'un pistolet de distribution, le FBM 4100 atteint un débit maximal de 45 l/min. Le kit de pompage vide un fût de 200 litres en environ 4,5 minutes et un IBC de 1 000 litres en environ 22 minutes (mesuré avec de l'eau).
Vidéos
De la mise en service aux fonctions smart: tout ce que vous devez savoir sur le FBM 4100.
Aperçu des fonctions et utilisation
Découvrez le montage, l'utilisation et les fonctions intelligentes dans de courts clips vidéo.
Montage
Le FBM 4100 est prêt à l'emploi en quelques gestes seulement – idéal pour les applications mobiles sur fûts et IBC.
Menu
Le menu fournit toutes les informations pertinentes en un coup d'œil, pour une configuration rapide et une utilisation sûre.
Protection
La protection contre la marche à sec détecte rapidement les états de fonctionnement critiques et arrête automatiquement le moteur.
Dosage par lots
Remplissage répétable sur simple pression d'un bouton, même sans débitmètre supplémentaire.
Interface périphérique
Connectez directement des appareils externes tels que des interrupteurs à flotteur, des boutons marche/arrêt et des débitmètres.
Modèles
Comparaison des variantes FBM 4100 : Core et Pro. Découvrez quelle version convient le mieux à votre application.
La FBM 4100 utilise Einhell Power X-Change
Alimentation électrique fiable avec des options de batterie flexibles : la FBM 4100 utilise deux batteries 18 V, 4 Ah de la série Einhell Power X-Change et le chargeur Power X-Twincharger 3A. Pour une longue durée de fonctionnement et une recharge rapide.
Batteries Power X-Change Plus :
- Haute performance, protection contre les chocs et bonne prise en main
- Faible autodécharge, aucun effet mémoire
- Les batteries d'autres capacités sont prises en charge
Power X-Twincharger 3A :
- Charge complète des deux batteries 4,0 Ah incluses en environ 75 minutes
- Fonction de charge rapide et surveillance de la batterie
- Charge parallèle de deux batteries
Assistance et téléchargements
Tous les documents relatifs au FBM 4100 moteur sans fil, dans votre langue et toujours dans leur version la plus récente.
Documentation
Mode d'emploi pour FBM 4100
Fiche technique
Caractéristiques, interfaces et compatibilité
Brochure
Aperçu, arguments clés et domaines d'application
FAQ
Assistance rapide pour la sélection, l'utilisation et la configuration de votre FBM 4100
Quelles pompes sont compatibles avec le FBM 4100moteur sans fil?
Le moteur sans filFBM4100 est compatible avec toutes les pompes FLUX de la série 400, de la série MINIFLUX, VISCOPOWER 570 ainsi qu'avec de nombreuses marques tierces grâce à un adaptateur.
Un adaptateur pour les pompes d'autres marques est-il inclus ?
Pour des raisons de durabilité et afin d'éviter les pièces inutiles, l'adaptateur n'est pas inclus dans la livraison standard. Il peut être commandé lors de l'achat. Vous avez des questions sur la compatibilité ? Nous nous ferons un plaisir de vous conseiller.
Quelle est l'autonomie d'une batterie en pratique ?
Une charge de batterie permet de remplir jusqu'à 28 fûts (200 l) d'eau à un débit élevé. À débit réduit et vitesse adaptée, il est souvent possible de remplir davantage de fûts par charge de batterie. La durée de fonctionnement réelle dépend du fluide pompé, de la hauteur de refoulement et du niveau de puissance réglé. Dans de nombreuses applications, elle suffit pour une journée de travail complète sans changement de batterie.
Quelle est la différence entre la version Core et la version Pro ?
La version Pro offre une interface supplémentaire avec alimentation électrique intégrée pour les appareils externes tels que les débitmètres, les interrupteurs à flotteur, les capteurs de niveau, les boutons marche/arrêt et l'intégration avec FLUXTRONIC®. Les données techniques de base restent identiques dans les deux versions. Comparer les données techniques et les fonctions
Puis-je également utiliser le moteur sans fil dans le secteur alimentaire ?
Oui, en combinaison avec les pompes en acier inoxydable FLUX telles que la F 430 S, la FBM 4100 convient également aux applications où l'hygiène est essentielle. Nous nous ferons un plaisir de vous conseiller personnellement à ce sujet.
Que se passe-t-il lorsque le récipient est vide ?
Lorsque la protection contre la marche à sec intégrée est activée, le FBM 4100 détecte automatiquement un récipient vide et arrête le moteur avant que des dommages ne surviennent. Cela protège votre pompe, économise de l'énergie et sécurise le processus.
Comment activer la protection contre la marche à sec du FBM 4100 moteur sans fil ?
Placez d'abord la pompe dans un récipient rempli de fluide. Activez la protection contre la marche à sec via le menu de l'appareil : appuyez sur le bouton rotatif, sélectionnez la protection contre la marche à sec et confirmez à nouveau. Réglez ensuite la vitesse souhaitée et démarrez le moteur – le symbole de protection contre la marche à sec s'affiche brièvement à l'écran dès que la protection contre la marche à sec est activée.
Quelles sont les fonctions intelligentes intégrées au moteur ?
Le FBM 4100 moteur sans fil offre un remplissage par lots avec 6 profils de remplissage, un écran LCD, une protection contre la marche à sec, un éclairage LED et un affichage de la durée de fonctionnement, directement disponibles sur l'appareil. Voir toutes les fonctions intelligentes
Combien de temps dure le chargement de la batterie ?
Le temps de charge est d'environ 75 minutes pour les deux batteries (2× 18 V / 4 Ah, fonctionnant en parallèle) avec le chargeur Einhell Power X-Twincharger.
Puis-je utiliser d'autres batteries/des batteries plus puissantes ?
Le FBM 4100 moteur sans fil est compatible avec toutes les batteries 18 V de la série Einhell Power-X-Change. Les capots de protection peuvent accueillir des batteries d'une capacité maximale de 4 Ah, ce qui permet à l'ensemble de l'appareil d'atteindre la classe de protection IP24. En retirant les capots de protection et en renonçant à la classe de protection IP24, il est possible d'utiliser des batteries de plus grande capacité. Actuellement, des batteries jusqu'à 8 Ah sont possibles, ce qui permet d'obtenir des durées de fonctionnement encore plus longues.
Dois-je retirer les batteries pour le stockage ?
Oui. En cas de stockage prolongé, les batteries doivent être retirées du moteur et stockées séparément de manière appropriée.
Comment dois-je stocker le moteur ?
Stockez toujours le moteur dans un endroit sec, propre et exempt de poussière. Avant un stockage prolongé, le moteur doit être nettoyé et conservé sans pompe ni accessoires.
Valeurs mesurées et leur signification.
Pourquoi les valeurs de laboratoire sont-elles importantes ? (Comparabilité)
Afin de présenter objectivement les performances du FBM 4100, nous déterminons toutes les données de performance dans des conditions de laboratoire définies et conformes aux normes de l'industrie sur un banc d'essai. Ces méthodes de mesure permettent une évaluation comparable, reproductible et équitable, tant au sein de notre portefeuille que par rapport au marché.
Pourquoi les résultats varient dans la pratique.
Dans la pratique, de nombreux facteurs influencent le débit réel atteint, notamment : le fluide et sa viscosité, la température, la longueur et le diamètre du tuyau, l'unité de remplissage (par exemple, le pistolet de distribution), la pompe et la hauteur de refoulement. C'est pourquoi les valeurs déterminées sur le banc d'essai peuvent varier dans la pratique, à la hausse comme à la baisse.
Notre exigence : des valeurs réalistes pour votre application.
En tant que fabricant, nous souhaitons non seulement fournir des valeurs de laboratoire comparables, mais aussi vous permettre d'obtenir une estimation réaliste pour votre application concrète. C'est pourquoi nous vous aidons volontiers à choisir le kit de pompage adapté et vous fournissons des valeurs de référence pratiques qui se rapprochent le plus possible de votre situation d'utilisation réelle
Sur demande, nous vous conseillons volontiers, en fonction du fluide, de la structure et des conditions d'utilisation.
Nos courbes de performance, qui illustrent la relation entre le débit, la hauteur de refoulement et la structure, offrent également une orientation pratique.
Débit dans le kit en fonction de la vitesse de rotation dans des conditions réelles
Vitesse élevée pour un débit maximal, vitesse réduite pour un débit maximal par charge de batterie. La puissance du moteur à batterie du kit peut ainsi être adaptée à l'utilisation prévue, de manière compréhensible et mesurée dans des conditions réelles.
FBM 4100 en kit avec F 430 PP 40/33, flexible de 2 m et pistolet de remplissage.
| Vitesse de rotation | 6.250 tr/min | 8.500 tr/min | 10.000 tr/min | 12.250 tr/min |
|---|---|---|---|---|
| Nombre de fûts de 200 litres | 14 | 11 | 9 | 6 |
| Nombre d'IBC | 3 | 2.2 | 1.8 | 1.2 |
| Volume de transport | 33 l/min | 45 l/min | 56 l/min | 64 l/min |
| Autonomie | 90 min | 49 min | 32 min | 19 min |
| Débit total | 2970 l | 2205 l | 1792 l | 1184 l |
Déterminé avec de l'eau (20 °C)
